简要介绍
ACM6763是一款三相无刷直流电机驱动芯片,内部集成 无感三相无刷电机驱动算法、相电流检测电流电路、栅极驱动电路以及功率MOS管. 支持最大5A的相电流.
ACM6763 的高集成度以及精简外围特别适用于高功率密 度、小尺寸、静音要求高的三相无刷电机驱动器应用场景.
ACM6763 支持 180゜正弦驱动,有效避免因高次谐波导致的电磁音干扰 ACM6763可以根据用户提供的电机参数进行有效启动、加速以及恒转速运行.用户参数可以通过烧写长期固定(硬件模式,内部 EEPROM 编程烧写)或者通过 I2C 在线控制(软件模式,通过 I2C 寄存器进行参数初始化或者在线控制). ACM6763支持多种速度控制.外部 PWM 占空比调速、外部模拟电压调速、I2C 寄存器调速以及外部PWM频率调速.
ACM6763支持多种保护机制用来保护自身以及外部电机.
功能
工作电压范围: 4.5V to 32V. 支持车载40V抛负载操作.
上侧MOS+下侧MOS:180mΩ, 5A输出电流能力
180˚ 正弦驱动,低噪声
无感或者单霍尔运行,无需外部电流检测电阻
内部集成5V和3.3V LDO
FG管脚速度指示
Fault 指示
刹车控制
- BRAKE 管脚刹车控制
- I2C 接口: 刹车命令
4 种灵活的速度控制方式
- 特定的速度控制管脚SPEED : 接受外部模拟电压调速或者PWM占空比调速或者外部Clock调速
- I2C寄存器控制调速
保护功能
- 过流保护
- 堵转保护
- 过压/欠压保护
- 过温保护
- 电压防倒灌 (防过冲)机制
静态电流(待机模式下):150uA,通过I2C速度命令(速度配置为零)且外部SPEED 管脚电压为零
静态电流 (休眠模式下): 20uA,通过外部SPEED 管脚电压变高唤醒
应用
风扇类电机驱动、水泵类电机驱动、其他较恒定负载类应用等
管脚定义以及管脚功能描述
简易原理图

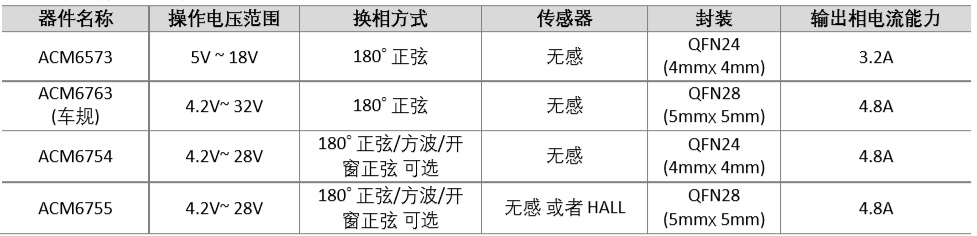

三相直流无刷电机驱动芯片系列产品目录如下:
-
