做音频硬件的小伙伴，应该都遇到过这俩头疼的事：
一是耳机输出总要串两个大大的隔直电容，220uF起步，占地方还贵；
二是每次播放器上电下电，耳机里“噗”的一声，听着就心烦。

今天聊一个叫 “虚地” 的技术，看怎么通过虚地去解决上面两个问题。咱们不讲复杂公式，只讲明白它怎么用，有什么好处，又有什么坑。

如果觉得有用给个关注及❤️！！

一、先说说为什么要“虚地”

         耳机是交流负载，它只对变化的音频信号有反应。但DAC输出的信号是骑在一个直流电压上的，比如2.5V。如果你直接把耳机怼上去——耳机一端是2.5V，另一端是GND的0V——那耳机线圈上就一直有个2.5V的直流。轻则发热、音圈偏位，重则直接烧掉。传统解决办法是串一个电容。电容隔直通交，把直流电压挡住，只让交流音频通过。

这个电容要多大？举个例子：

        截止频率定在20Hz，根据公式 C=1/(2πRfc)，32Ω的耳机需要约248μF，通常就用220μF的铝电解电容。又大又贵，电路板空间紧张的时候，这俩电容能把布局工程师逼疯。

二、“虚地”是什么鬼？

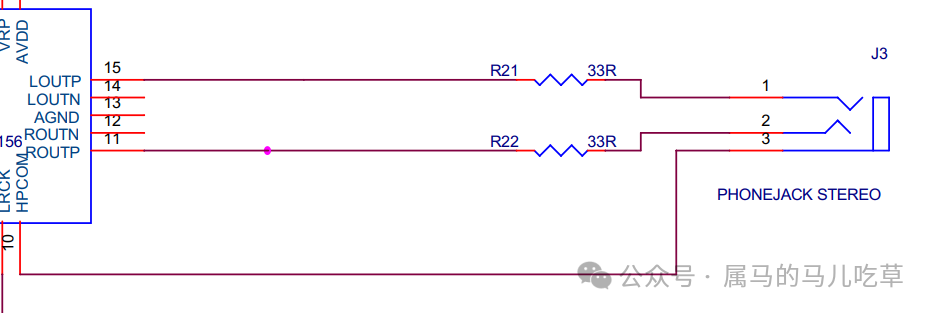

       虚地的思路很简单：我们不把耳机另一端接地，而是给它一个等于直流偏置的电压。这样耳机两端的直流电位相等，没有直流电流流过，电容就可以省了。这个功能在芯片上通常叫 HPCOM（HeadPhone COMmon），它输出一个稳定AVDD/2 的直流电压。

这么做有两个很明显的好处：

• 省掉两颗大电容：没有电容，自然就没有电容带来的低频衰减和额外成本。

• 消除POP声：省掉电容的同时，也就消除了电容充放电引起的上电/下电“噗”声。

这就是“虚地”——它不是真正的大地，但直流电位上等效于一个参考地。

三、用虚地之前，先想清楚这两个坑

1. 外接有源设备可能不兼容
       如果你的耳机插座插的不是普通耳机，而是连到某个音箱的LINE IN或者另一台设备的耳机口，对方的输入级可能默认公共端是0V。结果你给了1.65V，轻则共模电压超标，重则产生奇怪的回流路径，声音异常甚至损坏。

2. PCB设计有硬性要求

• 走线要粗：虚地是左右声道的共同回流路径，走线细了，左右声道串扰严重，分离度崩掉。

• 地要干净：虚地电路的GND要和芯片的AGND、耳机座GND、功放GND连成一片，再单点接到系统大地。

四、什么情况下用虚地？什么情况下放弃？

✅ 适合用虚地的场景
      设备只接普通耳机（比如便携播放器、蓝牙耳机、掌机）。省电容、去POP声、低频好，真香。

❌ 不适合用虚地的场景
      需要兼容LINE OUT或接有源音箱。要么老老实实串隔直电容，要么加复杂的检测切换电路。建议直接放弃虚地，用传统电容方案。

💡 空间太小，串电容也嫌大怎么办？
      如果不用虚地，但又不想用220μF铝电解，可以在牺牲一点低频响应的前提下，换成22μF或47μF的陶瓷电容（X5R/X7R）。低频下限会抬高一些（比如到70Hz），但体积小很多。

五、总结

       耳机虚地技术，说白了就是给耳机提供一个“假的地”，让直流电位相等，从而省去隔直电容。
好处是：成本低、体积小、消除POP声、低频响应好(特别对低频有要求)。
坏处是：不太适合接外部的有源设备。

如果你的产品只插普通耳机，大胆用虚地，真香。
如果需要兼容LINE OUT或接音箱，那就老老实实上电容。

希望这篇文章能帮你在下次画板子时，多一个优雅的选项。
