一、AGC是什么

     AGC（Automatic Gain Control，自动增益控制）是音频放大器里的闭环负反馈电路：

如果音响输入声音忽大忽小，AGC它自动“大了压、小了提”，把输出电平稳住，防止失真、爆音或听不见 。因此，在音频电路中，AGC 可以理解为自动音量控制。

二、核心原理（闭环反馈）

 先看图1：

1️⃣信号流：输入 → 可控增益放大 → 输出 → 电平检测 → 滤波/比较 → 控制增益

2️⃣- 输入弱：检测电压小 → 增益升高 → 输出提升

3️⃣- 输入强：检测电压大 → 增益降低 → 输出压缩

4️⃣结果：输入变化几十dB，输出只变几dB，动态范围被压缩、音量平稳 。



三、电路组成（4大模块）

1. 可控增益放大（VCA）- 核心：运放+可变衰减器 / 专用VCA芯片（AD603、VCA810）

控制：用直流电压改变增益（比如0～5V对应-20dB～+40dB）

2. 电平检测（检波）- 二极管（1N4148）整流+RC低通：把音频交流变成直流电平，反映音量大小

3. 滤波与比较- RC积分/低通：滤除音频波纹，得到平滑控制电压

与基准电压比较，生成误差电压去控制VCA

4. 时间常数（关键听感）- 攻击时间Attack：信号变强、增益下降的速度（音频常用1～10ms）

释放时间Release：信号变弱、增益回升的速度（音频常用100～500ms）

调太快：声音“喘气”；调太慢：跟不上节奏、忽大忽小。

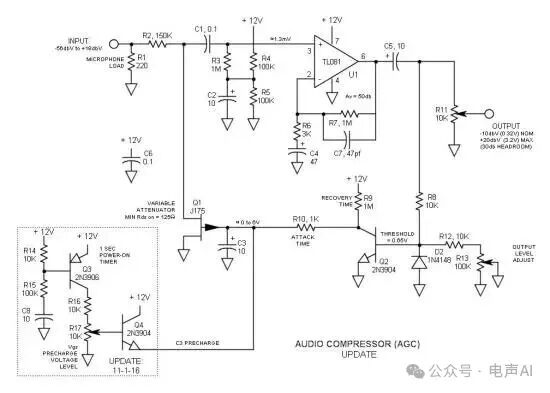

四、典型音频AGC电路（JFET可变电阻型）

 再看图2  JFET控制的电路

①信号通路：输入 → R2→JFET（Q1，当可变电阻）→运放U1→输出

②- 检测控制：输出→二极管Q2检波→RC滤波→控制Q1栅极

③- 弱信号：Q1阻抗高→衰减小→增益高；强信号：Q1阻抗低→衰减大→增益低

④- 特点：结构简单、失真小、成本低，适合麦克风前级、小型功放。



五、应用场景

①- 麦克风前级：远近说话音量一致，不爆音、不发虚

②- 会议/直播：多人音量差异大，自动平衡

③- 汽车/户外功放：环境噪声多变，保持音量稳定、不破音

④- 收音机/音响：广告突然大声、歌曲动态大，自动压缩保护喇叭。



六、参数调试要点

①- 目标电平：输出控制在-10～-6dBV（消费音频标准）

②- 攻击时间：人声/语言2～5ms；音乐5～10ms（防瞬态失真）

③- 释放时间：语言200～300ms；音乐300～500ms（自然不喘气）

④- 噪声门：无信号时降低增益，抑制底噪。



AGC=自动音量稳压器：靠闭环反馈实时调增益，强压弱补，让音频输出始终平稳、清晰、不破音，是麦克风、功放、音响的常用核心电路。

 现实应用中非常重要也实用，爱好者不妨一试。
