在当今科技飞速发展的时代，电力已成为我们日常生活中不可或缺的一部分。无论是家庭、商业还是工业领域，稳定的电力供应都是确保生活质量和工作效率的关键。为了满足市场对高效、可靠电源解决方案的需求，元芯半导体（Primechip Semiconductor）今日宣布正式推出其最新研发的 YX201052 高性能集成FET同步降压转换器。将最高输入电压提升到了100V。


高度集成，卓越性能

YX201052 是一款全集成MOS的高效同步降压转换器，其输入电压范围可达4V至100V，最大输出电流可达6A，最高效率可达97%。得益于MOS管全集成化设计，YX201052大幅简化了转换器的外围电路，使得整板体积更小，功率密度更高，系统成本进一步降低。此外，该产品还具备并联错相功能，方便功率扩展的同时，有效降低了输出纹波，提升了系统的稳定性和可靠性。

YX201052产品介绍


YX201052应用框图如下图所示:





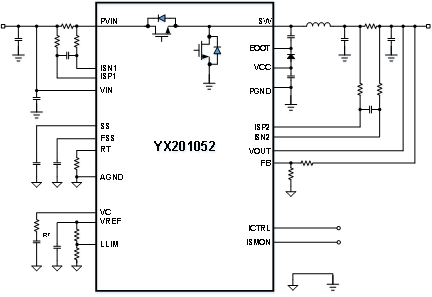

图1 YX201052应用框图





图2 YX201052应用框图 （带输出恒流调节和监测）







调光
产品特点


丰富功能，灵活应用

YX201052具备一系列丰富的产品特点，使其在各种应用场景中都能表现出色：


  • MOSFET全集成

  • 最大输出电流可达6A

  • 效率高达97%

  • 宽输入电压，4V至100V

  • 宽输出电压，2V至97V

  • 超宽开关频率：50kHz至3MHz

  • 可调节的输出电流限制

  • 通过ISMON进行负载电流监测

  • 同步外部时钟，或并联错相（SYNCI/SYNCO）

  • 支持CC/CV输出

  • 死区时间可调（30ns/60ns）

  • 可调节的频率扩展（FSS），EMI效果好

  • 集成高精度电压源（1.8V±1%）

  • 输出良好监测功能

  • 封装：QFN-47（6mm*6mm）




2265在MPPT充电中的

YX201052应用场景


广泛应用，无限可能

YX201052应用场景非常广泛，包括但不限于：

（1）Buck类电源:适用于各种需要降压转换的电源系统

（2）消费类电子:如智能手机、平板电脑、笔记本电脑等

（3）工业类设备:如工业控制设备、自动化设备、小型储能设备等

（4）汽车类应用:如汽车电子设备、车载充电器等




应用板展示—高性能与高集成度的完美结合



基于YX201052设计的DEMO板，凭借MOS管全集成化设计和并联错相功能，展现了卓越的性能和高效的转换效率。该DEMO板不仅体积小巧，功率密度高，而且系统成本低，稳定性和可靠性高，是电源管理领域的又一力作。

图3  YX201052 DEMO板

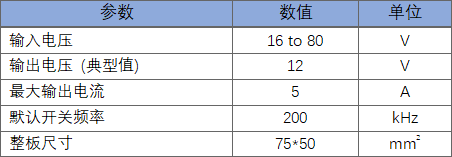

表1  YX201052 DEMO板参数








图4 YX201052效率曲线




图5 热成像图(VIN = 64V, VOUT = 12V, IOUT = 5A)


图6 热成像图(VIN = 80V, VOUT = 12V, IOUT = 5A)


从热成像图可以看出，DEMO板在高负载条件下，温度分布均匀，没有局部过热现象。在VIN = 64V, VOUT = 12V, IOUT = 5A 的条件下，最高温度点为80.1℃，在 VIN = 80V, VOUT = 12V, IOUT = 5A 的条件下，最高温度点为90.6℃。

YX201052 DEMO板在高负载条件下表现出色的热性能，确保了系统的稳定性和可靠性。这使得DEMO板在各种应用场景中都能保持高效运行，满足用户对高性能电源管理芯片的需求。
